TY-R系列潤滑油真空濾油機工作時，待處理油經過一級粗濾器后進入加熱器進行加熱，加熱后的油經過第二級過濾器到螺旋噴淋霧化系統，潤滑油變?yōu)榇至ｌF狀下落到反應塔上進入真空分離室，水分即開始蒸發，油霧，在罐內形成立體的，多層面的蒸發結構，通過短時的循環，便可達到凈化目的。經過除雜質、脫水、脫氣、除酸的油品在油泵的作用下經過精密過濾器完成一個凈油工作循環。

從真空分離室中分離出來的水蒸氣熱空氣進入冷疑器，大部分水蒸氣凝結為水存入積水倉，排出機外，油中熱空氣經冷卻后由真空泵排出。

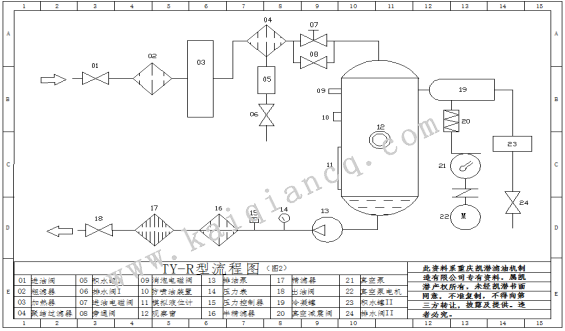

                                                                  工藝流程圖

TY-R系列潤滑油濾油機集精密過濾，高效脫水功能為一體，應用先進的“真空聚結分離技術”進行脫水，脫水效率高、能力強，尤其對低粘度輕質透平油、液壓油、抗磨液壓油、齒輪箱潤滑油等凈化處理，可濾除介質中全部的油水乳化結構；

通過精密過濾系統過濾，可將介質的清潔度提高到DAS1638-≤6級，不改變油液的物理、化學性質，使其油液潤滑效果更佳；能耗小，運行費用低；系統配置優良，連續工作性能強，適合在線運行。
